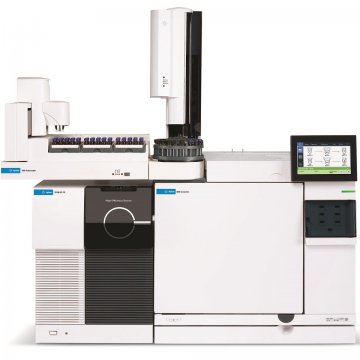

安捷倫氣相色譜儀Agilent8890



安捷倫氣相色譜儀Agilent8890系統利用靈活的配置和功能提供快速、準確的結果，從而滿足特定的分析需求。當必須獲得準確的結果并確保分析儀器的正常運行時，這款高性能的智能互聯氣相色譜系統始終能超出您的預期。內置的智能互聯功能和第 6 代 EPC 可進行自動診斷，以檢查 GC 系統運行狀況，提醒您潛在的問題并協助您快速解決它們。在觸摸屏上或通過 GC 瀏覽器用戶界面遠程顯示有關氣相色譜常規維護程序的分步說明。



色譜性能*

• 保留時間重現性 < 0.008% 或 < 0.0008 分鐘

• 峰面積重現性 < 0.5% RSD

Agilent 8890 氣相色譜儀是一款高水準的氣相色譜儀，可為所有應用提供卓越性能。

其性能的關鍵之處在于，系統采用先進的電子氣路控制 (EPC) 模塊和高性能氣相色譜柱溫箱控制，能夠獲得極其精確的保留時間重現性，而這一因素，也是色譜測量的堅實基礎。

8890 的 7 英寸電容式觸摸屏界面可實時訪問儀器狀態、配置和流路信息。信號圖確認分析按預期運行。附加選項卡可快速訪問關鍵功能，例如編輯方法參數、診斷、維護、日志和幫助界面。

瀏覽器界面是 8890 GC 智能移動訪問功能使用最廣泛的界面。瀏覽器界面針對 10 英寸平板電腦進行了優化，適用于平板電腦或臺式計算機。現在，您可以查看設置信息、解決問題、檢查泄漏（自動，無需人工）、反吹色譜柱、暫停和啟動樣品運行，并管理方法開發�？梢允褂孟冗M(jìn)的一體化分析技術自動評估空白，從而監測氣相色譜儀性能。

8890 具有擴展的配置功能，可同時安裝和運行最多兩個進樣口和四個檢測器。具有六個氣相色譜柱智能鑰匙和三個 USB 端口。

安捷倫專利的微板流路控制技術憑借可靠、無泄漏的柱溫箱內毛細管連接，為色譜分析提供了一個全新的維度，這種連接可經受長時間反復的氣相色譜柱溫箱循環。8890 GC 具有增強硬件，可擴展毛細管流路功能并增強數據系統軟件，從而簡化反吹技術的設置和操作�？删幊糖噎h(huán)境友好的休眠模式能夠節省儀器待機時的耗電量和氣體消耗量，而喚醒模式可以使系統準備好進行高通量運行。

* 使用配備 EPC（不分流）、ALS 和安捷倫數據系統的 8890 分析十四烷（色譜柱上樣量 2 ng）。結果可能會隨樣品和環境的不同而變化



安捷倫氣相色譜系統以其可靠性、耐用性和長壽命而聞名。8890 EPC 建立在安捷倫第六代基于微通道 EPC 架構基礎上。

此設計為安捷倫獨有，可以防止顆粒、水汽和油等氣體污染物，與前一代 GC 設計相比，可靠性和使用壽命有顯著提高。安捷倫的 10 年使用質�？勺畲蟪潭缺ＷC氣相色譜儀整個生命周期內的低維護成本。



系統功能



• 同時支持：

    • 兩個進樣口

    • 四個檢測器

    • 四種檢測器信號

• 最先進的檢測器電子元件和全程數字   數據路徑能夠在一次運行中對檢測器整個動態范圍內（FID 為 107）的峰進行定量分析

• 對所有進樣口和檢測器實現全面 EPC控制�？刂品秶�和分離度針對特定進樣口或檢測器模塊進行了優化

• 最多可安裝 8 個 EPC 模塊，可控制多達 19 個 EPC 通道

• 壓力設定值和控制精度達 0.001 psi，為低壓應用提供了更高的保留時間鎖定精度

• 對毛細管柱的 EPC 支持四種色譜柱流量控制模塊：恒定壓力、梯度壓力（三個梯度）、恒定流速或梯度流速（三個梯度）。計算色譜柱平均線速度

• 大氣壓和溫度補償為標配，因此即使實驗室環境改變，分析結果也保持不變

• 遠程顧問的串行接口

• 使用觸摸屏和瀏覽器界面可輕松訪問維護和服務模式

• 自動（無人工）泄漏檢測

• 自動液體進樣被全面集成到主機控制中

• 可從本地用戶界面、瀏覽器界面或網絡化數據系統完成設定值和自動化控制�？蓮谋镜赜脩艚缑婊�?yàn)g覽器界面啟動時間編程，以啟動事件（開/關、方法啟動等）

• 每次分析均生成運行時間偏差日志，以確保達到并保持所有方法參數

• 提供各種傳統氣體采樣和色譜柱切換閥

• 550 個定時事件

• 所有 GC 和 ALS 設定值均顯示在觸摸屏、瀏覽器界面或數據系統中

• 情境相關的在線幫助



柱溫箱

• 尺寸：28 × 31 × 16 cm。最多可容納兩根 105 m × 0.530 mm 內徑的毛細管柱，兩根 10 英尺玻璃填充柱（9 英寸線圈直徑，1/4 英寸外徑）或兩根 20 英尺不銹鋼填充柱（1/8 英寸外徑）

• 操作溫度范圍適用于所有色譜柱和色譜分離應用。室溫以上 4–450 °C

• 使用 LN2 低溫冷卻：–80 至 450 °C

• 使用 CO2 低溫冷卻：–40 至 450 °C

• 溫度設定精度：0.1 °C

• 支持 20 階柱箱升溫梯度和 21 個恒溫平臺。可以設定降溫速率

• 可實現的最高升溫速率：120 °C/min（ 120 V 單位限制在 75°C/min，見表 1）

• 最長運行時間：999.99 分鐘（ 16.7 小時）

• 柱溫箱在 4.0 分鐘內（22 °C 室溫）從 450 °C 冷卻到 50 °C（帶柱溫箱插件附件為 3.5 分鐘）

• 溫度波動：< 0.01 °C/1 °C



表 1. 典型的 8890 GC 柱溫箱升溫速率

溫度范圍 (°C)	120 V 柱溫箱*升溫速率(°C/min)	快速升溫速率** (°C/min)
		雙通道	單通道***
50 to 70	75	120	120
70 to 115	45	95	120
115 to 175	40	65	110
175 to 300	30	45	80
300 to 450	20	35	65

* 電源電壓保持在 120 V 時獲得的結果

** 快速升溫速率要求 > 15 A 的功率 > 200 V

*** 需要 G2646-60500 柱溫箱插件配件



電子氣路控制 (EPC)

• 大氣壓和室溫變化補償為標配

• 在 0 到 150 psi 范圍內，壓力控制精度為 ±0.001 psi。在 0.000 到 99.999 psi范圍內，壓力設定值的調整增量為0.001 psi，在 100.00 到 150.00 psi 范圍內，增量為 0.01 psi

• 用戶可選擇 psi、kPa 或 bar 作為壓力單位

• 壓力/流速梯度：最多三個

• 可選擇將 He、H2、N2 和氬氣/甲烷設置為載氣和尾吹氣

• 使用 8890 本地用戶界面、瀏覽器界面或安捷倫數據系統可設置每個進樣口的流速/壓力設定值或檢測器參數

• 輸入 8890 的毛細管柱尺寸時，可以使用恒流模式

• 分流/不分流、多模式、VI 和 PTV 進樣口配備用于控制分流比的流量傳感器

• 進樣口模塊

• 壓力傳感器：

準確度：< 滿量程的 ±2%

重復性：< ±0.05 psi

溫度系數：< ±0.01 psi/°C

漂移：< ±0.1 psi/6 個月

• 流量傳感器：

準確度：< ±5%，取決于載氣

重復性：< 設定值 ±0.35%

溫度系數 < ±0.20 mL/min (NTP)*每 °C（對于 He 或 H2）；< ±0.05 mL/min NTP 每 °C（ 對于 N2 或 Ar/CH4）

* NTP = 25 °C 和 1 個大氣壓

• 檢測器模塊：

準確度：< ±3 mL/min NTP 或設定值的 7%

重復性：< 設定值的 ±0.35%



進樣口

• 最多安裝兩個進樣口

• EPC 可補償大氣壓和溫度變化

• 可用進樣口：

• 吹掃填充柱進樣口 (PPIP)

• 標準和惰性流路分流/不分流毛細管進樣口 (S/SL)

• 多模式進樣口 (MMI)

• 程序升溫冷柱頭進樣口 (PCOC)

• 程序升溫氣化進樣口 (PTV)

• 揮發性物質進樣口 (VI)



S/SL

• 適用于所有毛細管色譜柱（內徑 50至 530 μm）

• 分流比最高 7500:1，以免色譜柱過載。分流比（特別是低分流比）的設置受限于色譜柱參數和系統流量（特別是低系統流量）的控制

• 不分流模式適用于痕量分析。易于采用壓力脈沖不分流模式以實現最佳性能

• 最高溫度：400 °C

• EPC 適用于兩種壓力范圍：0–100 psig (0–680 kPa)，適用于對內徑 ≥ 0.200 mm 的色譜柱進行最佳控制；0–150 psig，適用于內徑 < 0.200 mm的色譜柱

• 載氣節省模式有利于減少氣體消耗量，且不影響其分析性能

• 電子隔墊吹掃流量控制可消除鬼峰

• 總流速設置范圍：

0–500 mL/min N2

0–1250 mL/min H2 或 He

0–200 mL/min 氬氣/甲烷

• 扳轉式頂蓋進樣口密封系統作為標配內置于每個 8890 S/SL 進樣口中，有助于快速、輕松地更換進樣器襯管

• 可選的惰性 S/SL 進樣口包括經化學去活工藝處理的焊件和焊件插件



MMI

• 提供了標準安捷倫分流/不分流進樣口的靈活性以及支持大體積進樣的程序升溫功能。還支持冷進樣，以提高信號響應

• 溫度控制：LN2（至 –160 °C），LCO2（ 至 –70 °C），空氣冷卻（至室溫以上 10 °C，柱溫箱溫度 < 50 °C）（由于耗氣量高，不建議采用鋼瓶氣進行空氣冷卻）。溫度程序最多包含10 個梯度，最高升溫速率 900 °C/min。最高溫度：450 °C

• 進樣模式：

• 熱分流/不分流或冷分流/不分流

• 脈沖分流/不分流

• 溶劑排空

• 直接

• 適用于所有毛細管色譜柱（50 至530 μm）

• EPC 壓力范圍 (psig)：0–100 psig

• 分流比最高 7500:1，以免色譜柱過載。分流比（特別是低分流比）的設置受限于色譜柱參數和系統流量（特別是低系統流量）的控制

• 不分流模式適用于痕量分析。易于采用壓力脈沖不分流模式以提高分析性能

• 電子隔墊吹掃流量控制

• 可兼容 Merlin Microseal 隔墊

• 利用安捷倫溶劑去除計算器便于設置參數

• 總流速設置范圍：

0–500 mL/min N2

0–1250 mL/min H2 或 He

0–200 mL/min 氬氣/甲烷

• 扳轉式頂蓋進樣口密封系統作為標配內置于每個 8890 多模式進樣口中，有助于快速、輕松地更換進樣器襯管



PCOC

• 直接進樣至冷毛細管色譜柱可確保定量樣品轉移，不發生熱降解

• 自動液體進樣技術支持直接進樣至內徑 ≥ 0.250 mm 的色譜柱

• 最高溫度：450 °C。通過三階升溫或爐溫跟蹤實現程序升溫�？蛇x低于 –40 °C 的低溫控制

• 電子壓力控制范圍：0–100 psig

• 電子隔墊吹掃流量控制

• 可選的溶劑氣化出口，適用于大體積進樣

• 電子控制的惰性三通閥允許溶劑放空

• 包含用于方法優化的軟件

• 預裝的保留間隙管/放空管/分析柱，便于安裝



PPIP

• 直接進樣至填充和寬徑毛細管色譜柱

• 電子流量/壓力控制：0–100 psig 壓力范圍，0.0–200.0 mL/min 流量范圍。選擇范圍以獲得優于常規填充柱設定值范圍的最佳性能

• 電子隔墊吹掃流量控制

• 最高操作溫度 400 °C

• 適配接頭可用于 1/ 8 英寸填充柱和0.530 mm 毛細管柱



PTV

• 支持熱/冷分流和不分流模式以及大體積進樣

• 溫度控制：LN2（至 –160 °C）或LCO2（至 –65 °C）冷卻。溫度程序最多包含 3 個梯度，最高升溫速率720 °C/min。最高溫度：450 °C

• EPC 壓力范圍：0–100 psig

• 分流比高達 7500:1。分流比（特別是低分流比）的設置受限于色譜柱參數和系統流量（特別是低系統流量）的控制

• 電子隔墊吹掃流量控制

• 選擇 Gerstel 無隔墊頭或 MerlinMicroseal 隔墊頭

• 最高操作溫度 450 °C

• 總流速設置范圍：

0–500 mL/min N2

0–200 mL/min 氬氣/甲烷

0–1250 mL/min H2 或 He



VI

• 極低體積 (32 μL) 接口，適用于氣體或預氣化樣品。建議與頂空、吹掃和捕集或熱脫附進樣器配套使用

• 優化后樣品引入的三種模式：分流（ 最高 100:1 分流比）、不分流和直接

• 優化的 EPC（H2 或 He 載氣，0.00–100 psig 壓力控制，0.0–100 mL/min 流量控制）

• 電子隔墊吹掃流量控制

• 經處理的流路提供惰性表面，最大程度減少組分吸附

• 最高溫度：400 °C



檢測器

• 最多可同時安裝和運行四個檢測器。

• 適用于所有檢測器氣體的電子氣路控制和電子開/關

• EPC 可補償大氣壓和溫度變化



可用檢測器

火焰離子化檢測器 (FID)

• 對大多數有機化合物有響應

• 最低檢測限（十三烷）：< 1.2 pg C/s

• 線性動態范圍：> 107 (±10 %)。全程數字?jǐn)?shù)據路徑能夠在一次運行中對整個 107 濃度范圍內的峰進行定量分析

• 最高 1000 Hz 的數據采集速率適合半峰寬僅 5 ms 的峰

• 用于三種氣體的標準電子氣路控制：

• 空氣：0–800 mL/min

• H2：0–100 mL/min

• 尾吹氣（N2 或 He）：0–100 mL/min

• 有兩種版本可選：毛細管和色譜柱優化。1/8 英寸和 1/4 英寸接頭可用

• 熄火檢測和自動重新點火

• 最高操作溫度 450 °C



熱導檢測器 (TCD)

• 通用型檢測器，對載氣以外的所有化合物均有響應

• 最低檢測限：400 pg 十三烷/mL，采用 He 作為載氣。（該值可能受實驗室環境的影響。）

• 線性動態范圍：> 105 ±5%

• 獨特的流體切換設計提供了開機后快速穩定、低漂移的性能

• 對于熱導率高于載氣的組分，可在運行時對信號極性重新編程

• 最高溫度：400 °C

• 用于兩種氣體的標準 EPC（He、H2或適合載氣類型的 N2）

• 尾吹氣：0–12 mL/min

• 參比氣：0–100 mL/min

• 8890 GC 可安裝第三個檢測器



電子捕獲檢測器

• 一種適用于親電子化合物（如鹵化有機化合物）的高靈敏度檢測器

• 最低檢測限：< 3.8 fg/mL（林丹），采用標準校驗條件

• 專有的信號線性化技術。線性動態范圍：> 5 × 104（林丹）

• 數據采集速率：最高 50 Hz

• 使用 β 發射強度 < 15 mCi 的 63Ni 作為電子源

• 獨特的微量池設計可最大程度減小污染并優化靈敏度

• 最高操作溫度 400 °C

• 標準 EPC 尾吹氣類型：氬氣/5% 甲烷或氮?dú)猓?–150 mL/min

• 8890 GC 可以在氣相色譜儀左側安裝第三個檢測器，如微池電子捕獲檢測器



氮磷檢測器 (NPD)

• 一種含氮或含磷化合物的專用檢測器

• 可用的 NPD：配備 Bl os（玻璃）銣珠：

• 壽命更長

• 在銣珠壽命期內更穩定地操作

• MDL：< 0.08 pg N/s，采用偶氮苯/馬拉硫磷/十八烷混合物時 < 0.01 pg P/s

• 動態范圍：> 105 N，采用偶氮苯/馬拉硫磷混合物時 > 105 P

• 選擇性：25000–1 g N/g C，采用偶氮苯/ 馬拉硫磷/ 十八烷混合物時200000–1 g P/g C

• 數據采集速率：最高 1000 Hz

• 用于三種氣體的標準 EPC：

• 空氣：0–200 mL/min

• H2：0–30 mL/min

• 尾吹氣：0–100 mL/min

• 僅適用于毛細管色譜柱，帶接頭

• 最高操作溫度 400 °C



火焰光度檢測器 (FPD) + (Plus)

• 最新設計的單波長 FPD 或雙波長火焰光度檢測器 (DFPD)，用于含硫或含磷化合物的高靈敏度專用檢測器。

• MDL：< 45 fg P/s，采用甲基對硫磷時 < 2.5 pg S/s

• 動態范圍：> 103 S，采用甲基對硫磷時 104 P

• 選擇性：106 g S/g C，106 g P/g C

• 數據采集速率：最高 200 Hz

• 用于三種氣體的標準 EPC：

• 空氣：0–200 mL/min

• H2：0–250 mL/min

• 尾吹氣：0–130 mL/min

• 提供單波長或雙波長版本

• 最高操作溫度 400 °C

• 可作為 AUX1 檢測器安裝



SCD（8355 型）

• 對含硫化合物具有極高的靈敏度和選擇性

• MDL：通常 < 0.5 pg/s，溶于二甲硫醚的甲苯溶液

• 線性動態范圍：> 104

• 選擇性：> 2 × 107 g S/g C



NCD（8255 型）

• 對于含氮化合物具有高選擇性

• MDL：< 3 pg N/s，在 N 和亞硝胺模式下；25 ppm N，作為溶于甲苯中的硝基苯

• 線性動態范圍：> 104

• 選擇性：> 2 × 107 g N/g C（亞硝胺模式下的選擇性取決于基質）請參見安捷倫硫化學發光檢測器和氮化學發光檢測器規格指南以了解有關性能和物理及環境規格的更多信息。



質譜儀

請參見以下規格：

• 5977 系列 MSD

• 7000 三重四極桿 GC/MS

• 7010 系列三重四極桿 GC/MS

• 7200 Q-TOF



其他檢測器

通過安捷倫合作伙伴提供的專用檢測器，包括：原子發射檢測器、脈沖火焰光度檢測器 (PFPD)、光離子化檢測器 (PID)、電導檢測器 (ELCD)、鹵素特異性檢測器 ( X S D )、氧化物火焰離子化檢測器(O-FID)，以及脈沖放電氦離子化檢測器(PDHID)



輔助 EPC 設備

8890 GC 的四個輔助 EPC 設備位于氣相色譜儀背面。每個位置可以是輔助 EPC或氣動控制模塊的任意組合。其中兩個位置也可安裝檢測器。

注：第三檢測器（例如 TCD 或位于氣相色譜儀左側的 ECD EPC 模塊）的通信通過上述某個輔助 EPC 模塊位置連接。如果安裝了第三個檢測器（TCD 或 ECD），則其中一個用輔助位置。上述兩個位置也與頂部安裝或側面安裝的檢測器兼容。



輔助 EPC 模塊

• 三通道壓力控制

• 連接到用戶定義的毛細管色譜柱時，EPC 可補償大氣壓力和溫度變化

• Psig（壓力表）和 psia（絕對）壓力控制

• 前壓調節

• 每臺 GC 最多可安裝三個輔助 EPC模塊



氣路控制模塊 (PCM)

• 兩通道用于運行

• 連接到用戶定義的毛細管色譜柱時，EPC 可補償大氣壓力和溫度變化

• 第一通道：

• 壓力或流量控制

• Psig（壓力表）和 psia（絕對）壓力控制

• 前壓調節

• 第二通道：

• 壓力控制

• Psig（壓力表）和 psia（絕對）壓力控制

• 前壓或背壓調節

• PCM 可置于進樣口 EPC 位置的任一個/兩個位置，以及 8890 GC 背面的任意輔助位置

• 每臺 GC 最多可安裝四個 PCM/PSD氣動開關設備 (PSD)

• 連接到用戶定義的毛細管色譜柱時，EPC 可補償大氣壓力和溫度變化

• PSD 是專為反吹設計的氣動模塊

• 第一通道：與 PCM 相同；內置專門設計的限流器



微板流路控制技術

安捷倫專有微板流路控制技術為儀器提供可靠、無泄漏的柱溫箱內毛細管連接，有助于分析復雜樣品并提高分析效率。設備特點：

• 適用于低死體積流路的光刻化銑

• 擴散結合形成單流動板

• “信用卡”型，可實現快速熱響應

• 凸焊連接，適用于密封接頭

• 使樣品流路中的所有內表面去活化，以保持惰性



以下所有吹掃微板流路裝置都需要輔助



EPC、PCM 或 PSD 模塊的一個通道。



吹掃的微板流路裝置（例如中心切割、吹掃洗脫物分流器和吹掃 Ultimate 接頭）將額外的流路引入樣品流中。對于低流速運行的檢測器（例如 MSD 和 TCD），靈敏度可能會降低。



中心切割

中心切割使用二維氣相色譜分析提高選擇性�？赡茉谝桓�色譜柱上發生共洗脫的目標峰，被分流入到不同固定相的單獨柱中。這項技術還可以使復雜溶劑或其他組分進入旁路檢測器或色譜柱，來降低維護成本。



吹掃洗脫物分流器

三通吹掃洗脫物分流器將色譜柱洗脫物分流至三個檢測器，乃至 MSD。可以在單次運行中獲得更多信息，以幫助確定未知物中的目標峰。還提供兩通吹掃洗脫物分流器。



反吹

安捷倫吹掃 Ultimate 接頭或上述任一種吹掃微板流路控制裝置也具有反吹功能。輔助 EPC 或 PCM 可用于反吹，但PSD 模塊更合適。在最后一種目標化合物洗脫后立即反轉色譜柱流向，可避免高保留（或高沸點）污染物的長時間烘烤，從而縮短循環時間，保護色譜柱和檢測器。由于在目標峰洗脫后發生反吹，因此無需更改目標峰的色譜方法。當色譜柱連接到分流/不分流、揮發性物質接口、多模式或 PTV 進樣口時，可以進行反吹。



8890 GC 固件已針對反吹操作進行了優化：

• 顯示正流量和負流量

• 進樣口/出口壓力可設定為控制 EPC設備的限值

• EPC 可以通過任意色譜柱或限流器連接引入

• 最多六個色譜柱/限流器的微板流路配置



反吹向?qū)к浖�與安捷倫 CDS 軟件結合使用，可為配置反吹硬件和色譜柱管路的連接提供詳細操作步驟。色譜圖上必須顯示三個完全分離的峰。請參閱反吹產品簡介。



自動進樣器和采樣器

• 8890 上的 7693A ALS 接口可為兩個7693A 自動進樣器、一個自動進樣器樣品盤和一個加熱器/混合器條形碼讀取器提供電源和通信。進樣器和樣品盤安裝簡便，無需定位校準

• 8890 配置的安捷倫 PAL 進樣器。OpenLabCDS ChemStation和EzChrom 版、MassHunter 以及 MSD高效 ChemStation 具有專用的軟件控制

• 8890上的7650AALS 接口可為7650 自動進樣器提供電源和通信。還可與后方進樣口上安裝的另一個7693A 兼容。進樣器安裝簡便，無需定位校準數據通信

• LAN

• 兩個模擬輸出通道（提供 1 V 和 10 V輸出）作為標配

• 遠程啟動/停止

• 安捷倫自動液體進樣器 (ALS) 的觸摸屏控制

• 用于流路選擇閥的二進制編碼的十進制輸入

• 遠程顧問的串行接口維護和支持服務

• 集成的早期維護計數器有助于完成計劃性維護，還能有效避免不必要的停機時間

• 在儀器按鍵板的顯示器和數據顯示器上顯示儀器事件或停機

• 遠程診斷

• 性能驗證服務

• 簡單的部件識別和部件號查找軟件（ 單機軟件，不需要安捷倫 CDS）



環境條件

• 操作環境溫度：15–35 °C

• 操作環境濕度：5%–90%（無冷凝）

• 儲存極限溫度：–40 至 70 °C

• 電源要求

• 額定電壓：120/200/220/230/240 伏特，精確度為標稱值的 ±10%

• 頻率：50/60 Hz ±5%
